Як зняти замок з вертикальними тягами: покрокова інструкція

 Замки з вертикальними тягами широко застосовуються в металевих вхідних дверях. При їх заміні важливо враховувати тип кріплення тяг до замикаючого механізму, так як неправильний демонтаж може привести до пошкодження дверей. У цій статті розберемо, як правильно зняти замок з вертикальними тягами.

Що таке вертикальні тяги і де вони використовуються

 Замки, що мають тристороннє замикання — це коли в дверях присутні додаткові механізми (ригелі або девіатори), які синхронно працюють з основним замикаючим механізмом. Вертикальні тяги — використовуються як з'єднання приводу замка і девіатора, а також можуть служити допоміжним ригелем у верхній і нижній частині полотна. Дану систему замикання використовують як у якісних дверях, так і в дешевих китайських.
 Замки з тристороннім замиканням мають характерну відмінність - у верхній і нижній частині корпусу є виступи (привід для вертикальних тяг), також звані вихід під тяги або «вуха». Кілька моделей для прикладу: Mottura 54.797, Cisa 57785, Kale 352R та інші.
 Кожна компанія, що збирає вхідні двері, питання кріплення тяг вирішує індивідуально. В одних конструкціях можна зняти замок без проблем, а в інших доводиться повністю розбирати полотно. Розберемо всі популярні варіанти.

Способи кріплення замка до вертикальних тяг

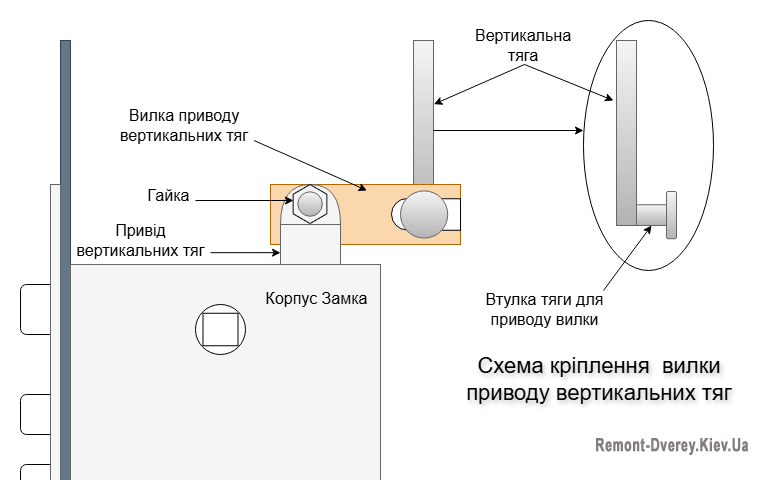

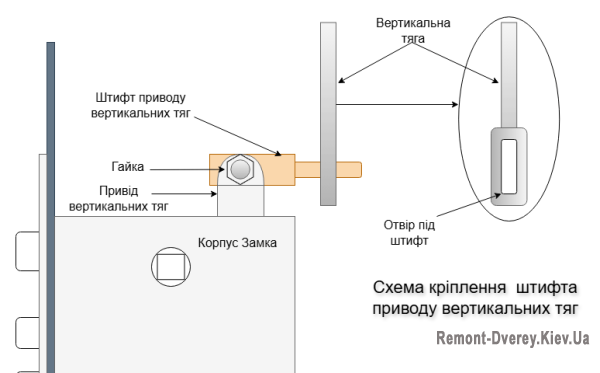

1. Кріплення тяг на штифти або вилки
2. Кріплення тяг через болт і гайку
3. З'єднання тяг через втулку і шплінт
4. Кріплення тяг заклепками всередині короба
5. Чотиристороннє замикання з гвинтовим кріпленням тяг

Інструкції зняття замка з різним типом кріплення тяг

 Перед початком робіт необхідно визначити тип кріплення тяги до замикаючого механізму. Для цього відкручуємо торцеву планку замка (всі гвинти кріплення до дверей і до корпусу) і акуратно знімаємо її. Підсвічуючи внутрішню порожнину полотна, вивчаємо з'єднання вертикальної тяги до виступів замикаючого механізму. На основі зроблених висновків приступаємо до подальшої роботи, так як заміна замка в металевих дверях з вертикальними тягами безпосередньо залежить від типу їх кріплення.

Кріплення тяг на штифти або вилки

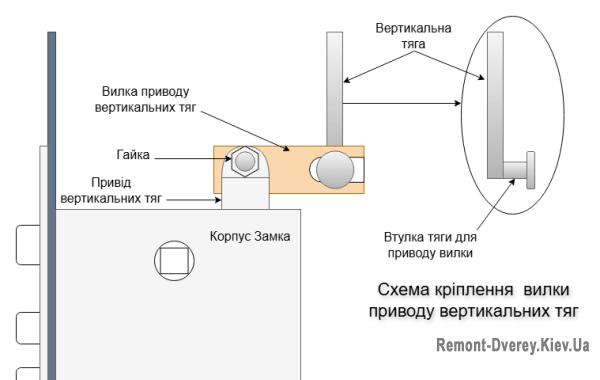

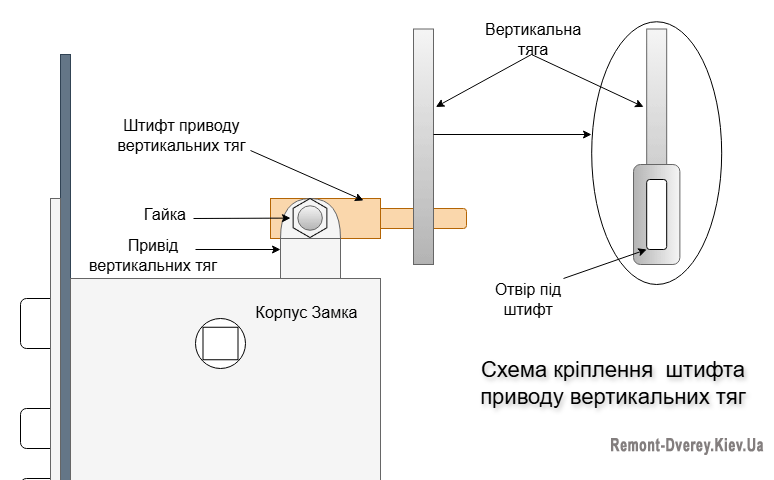

 Один з найвдаліших способів з'єднання тяги і приводу замка. Досить відкрутити і зняти фурнітуру – ручки, серцевину і броненакладку. Після виймаємо механізм, перекручуємо штифти або вилки на нові і встановлюємо в двері. Є кілька важливих моментів:

• розташування вилок повинно точно збігатися зі старим
• якщо вилка була приварена – краще прикрутити, а не переварити
• старий і новий механізм повинні повністю збігатися за параметрами
• після заміни обов'язково перевірити роботу тяг на відкритих дверях

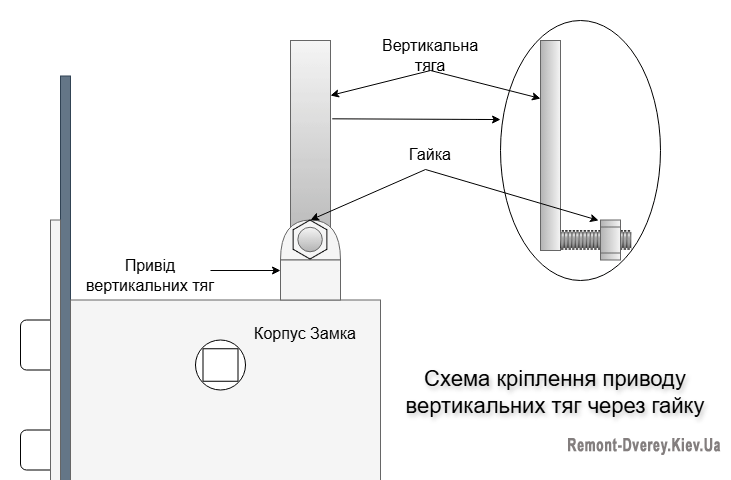

Кріплення тяг через болт і гайку

 Варіант перший (кращий). Якщо хочеться позбавити замок від додаткових навантажень (тобто прибрати тяги), тоді відкручуємо торцеву планку і намагаємося розгорнути механізм всередині дверей. Тягнемо на себе верхню частину замка, а нижню штовхаємо всередину полотна — це дозволить дістатися до кріплення верхньої вертикальної тяги. Відкручуємо гайку і від'єднуємо верхню тягу від запірного механізму. Після виймаємо корпус разом з нижньою тягою, потім окремо витягуємо верхню. Іноді такі роботи вимагають хорошої фізичної сили, так що знайте, легко не вийде.

 Варіант другий. Хочеться залишити систему тяг діючою. Тоді замок навіть не намагаємося витягнути з полотна, щоб випадково не зігнути вертикальні тяги і місце їх кріплень. У таких випадках потрібне розбирання дверей. Уважно вивчаємо полотно і знаходимо кріплення внутрішньої панелі МДФ (іноді ховаються під ущільнювальною гумкою або декоративними заглушками). Після того як відкрутили і зняли панель, у вас з'явиться вільний доступ до кріплення тяг. Не знімаючи запірний механізм, відключаємо привід і тільки потім проводимо заміну замка.
 Іноді МДФ не повністю знімається, а зсувається вліво або вправо. Для цього знімаємо торцеве облицювання дверей, розміщене з петльового боку (на ньому будуть видимі кріплення). Після цього панель можна змістити вбік на 20-30 см. Цього буде достатньо для зняття вертикальних приводів і заміни замка.
 Якщо кріплень декоративної панелі не виявлено, велика ймовірність, що МДФ приклеєна до металевих ребер. У таких випадках рекомендуємо не намагатися відривати МДФ від клею, швидше за все двері будуть зіпсовані. Краще знайти досвідчених майстрів, але практика показує, що рідко хто береться за подібні роботи. І це зрозуміло чому, висока ймовірність деформації полотна.

 З двох варіантів кращий перший. Тому що давно вже відомо, що кількість елементів, що виходять з дверей, не робить їх більш безпечними, а тільки збільшує знос запірних механізмів. Якщо конструкція дозволяє безболісно прибрати тяги, краще це зробити перед установкою нового замка.

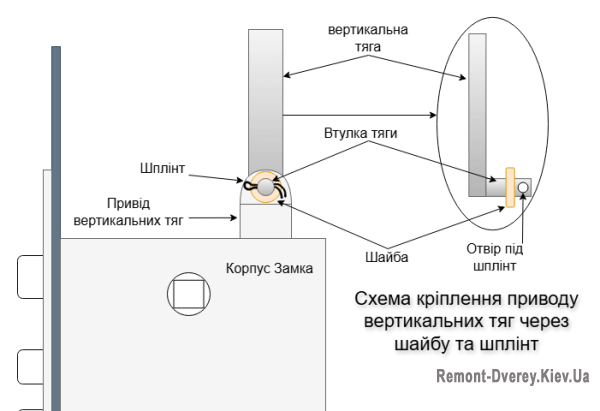

З'єднання тяг через втулку і шплінт

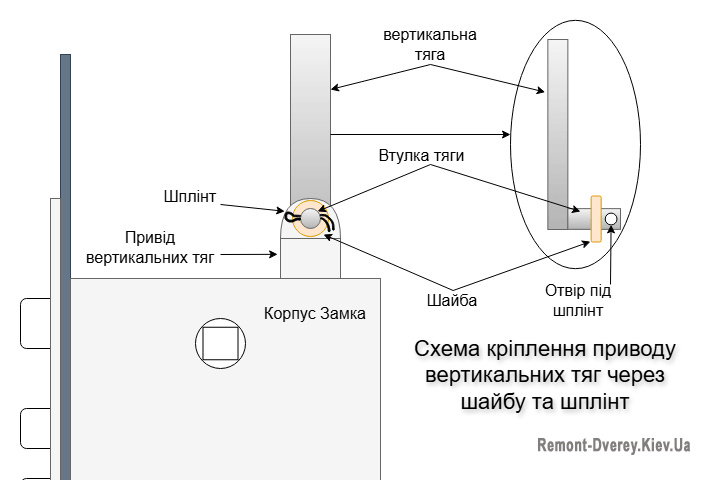

 Як і в попередньому способі кріплення (болт-гайка), даний вид з'єднання приводу і тяги, передбачає розбирання полотна. Послідовність робіт буде схожою. Але іноді, розташування тяг знаходиться близько до торця полотна. Тоді відкручуємо торцеву планку замка і за допомогою довгих губців виймаємо шплінт і знімаємо шайбу. Після відключення приводів може виявитися, що тяга не має внутрішньої фіксації і просто провалюється вниз полотна. У таких випадках або виймаємо і забуваємо про її існування, або розбираємо двері для можливості підключення до нового механізму.

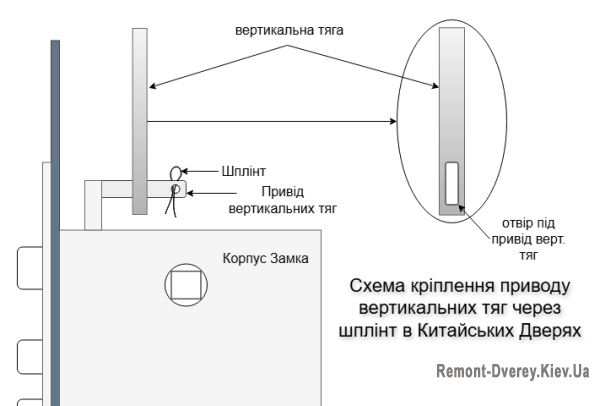

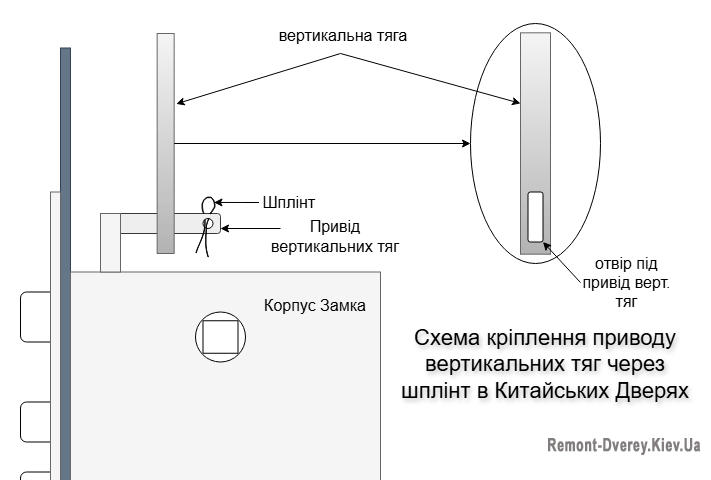

 До цієї категорії кріплення тяг через шплінт потрапляють двері китайського виробництва. Тут все набагато простіше, тому що тяги не провалюються, а завжди фіксуються за рахунок девіаторів. Знімаємо ручки з планками і підсвічуючи ліхтариком порожнину полотна, побачите місце, що з'єднує привід механізму і тягу. Досить вирівняти наявний шплінт і витягнути його довгогубцями. Після заміни запірного механізму, обов'язково повертаємо шплінти на своє місце.

Кріплення тяг заклепками всередині короба

 Подобный метод крепления тяг использовался на дверях от застройщика. Если на запирающем механизме написано ГНОМ (или GN) и по торцевой части полотна закручены саморезы (с интервалом 15-20см), лучшим вариантом будет замена замка мастером. Но при желании сэкономить, можно сделать все самостоятельно. Соблюдаем определенную последовательность действий.

1. Зняти двері з петель і покласти на рівну поверхню
2. Відкрутити всі торцеві саморізи
3. Якщо на торці полотна є антизрізи – теж відкручуємо
4. Зняти внутрішній металевий лист. Акуратно піддягаємо внутрішню частину полотна, починаючи з кутів. Металева коробочка буде підніматися дуже туго, через що піддягаємо з невеликим інтервалом по всьому периметру дверей. Завдання – максимально одночасно підняти всю внутрішню частину полотна. Якщо вдалося акуратно зняти внутрішній лист металу – це 90% успіху. Швидко і легко - це не вийде.
5. Всередині конструкції, стане відразу все зрозуміло, привід - клепки - тяги. Висвердлюємо заклепки і виймаємо механізм з дверей.
6. Поки полотно в розібраному вигляді: краще видалити вертикальні тяги і прикласти новий замок з ручками. Переконатися, що ребра жорсткості не будуть заважати новим кріпленням фурнітури. Якщо все ж заважають, тоді вирізаємо і видаляємо, бажано з хорошим запасом.
7. Збираємо все назад – кладемо внутрішній лист, прикручуємо торцеві кріплення і повертаємо двері на раму.
8. Залишилося правильно встановити новий замок.

Четырехстороннее запирание с винтовым креплением тяг

 До даного типу відносяться механізми Multlock М265, М267, М603. Щоб правильно зняти подібні, спочатку знімаємо ручки і захисні пластини. Під ними буде велика кількість технологічних отворів, через які будуть добре видні гвинти, що з'єднують тяги з приводом механізму. У торцевій планці замка передбачено два отвори для відкручування даних гвинтів. Важливо – викручуємо гвинти не повністю, а тільки до моменту звільнення вертикальних тяг від механізму. Важливо – верхню тягу необхідно фіксувати, щоб вона не впала всередину дверей (повернути назад можна, але складно). Після цього виймаємо замок з посадкового місця НЕ ПОВНІСТЮ, а тільки до появи кріплення горизонтальної тяги і також викручуємо гвинт (тяга повинна залишатися всередині полотна). Прикручуємо новий в протилежній послідовності, спочатку горизонтальний привід, потім все інше.

Висновок

 Ми перерахували тільки основні методи кріплення замка і тяг, але багаторічна практика показує, що різновидів набагато більше. Іноді випадки поодинокі у своєму винаході, іноді зрідка повторюються. І зараз виробники дверей продовжують придумувати нові методи кріплення, але в більшості вони гірші, ніж перший спосіб, про який писали вище. Чому виробники наполегливо не хочуть його використовувати, залишається загадкою.

 За бажанням, замок з вертикальними тягами можна зняти самостійно, головне це:

• Уважно оглядайте з'єднання тяг до замка
• Дійте послідовно і без поспіху
• Не застосовуйте силу — можуть бути приховані кріплення.
• Фотографуйте кожен етап, щоб легше було зібрати назад.
• У складних ситуаціях краще звернутися до фахівця з ремонту замків
